Люки, дождеприемники и трапы чугунные

Чугунные трапы, дождеприемники и люки — надежные элементы водоотведения и инженерных коммуникаций, рассчитанные на высокие нагрузки и длительную эксплуатацию. Они устойчивы к коррозии, агрессивной среде и подходят для мест с интенсивным движением людей и транспорта.

Подробное описание

Трапы, дождеприемники и люки из чугуна — один из самых практичных вариантов для обустройства систем водоотведения и доступа к инженерным сетям. Чугун ценят за прочность, стойкость к износу и способность работать в сложных условиях: при постоянной влажности, перепадах температур, контакте с реагентами и повышенных механических нагрузках. Такие изделия подходят для интенсивной эксплуатации и сохраняют функциональность на протяжении многих лет.

Виды и назначение

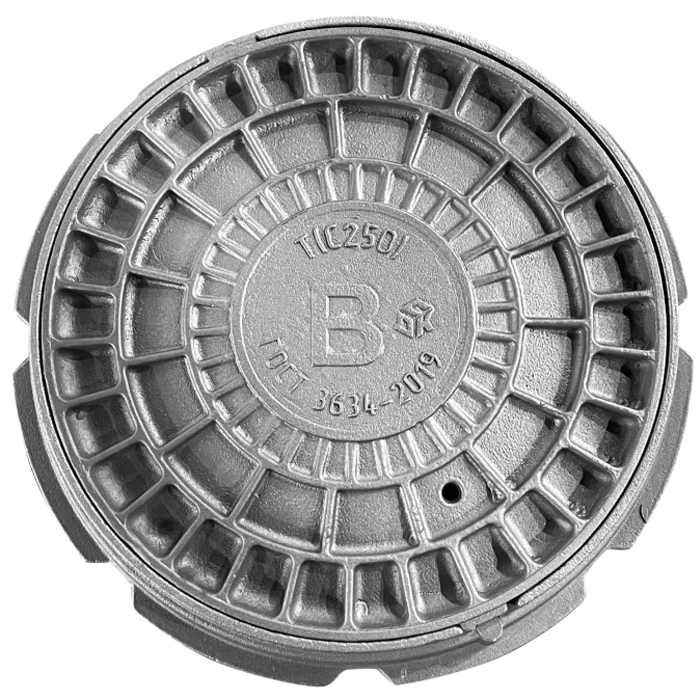

Чугунные люки выполняют роль защитных крышек смотровых колодцев: предотвращают попадание мусора, ограничивают доступ посторонних и обеспечивают безопасность на пешеходных и проезжих зонах. В зависимости от задач используются:

коммуникационные — для доступа к кабельным сетям и слаботочным системам;
защитные — применяются на газовых объектах и станциях;
водопроводные и для теплотрасс — для узлов водоснабжения и отопительных сетей;
канализационные — для систем отвода и сброса стоков.

Чугунные дождеприемники необходимы в ливневой канализации: они принимают дождевую и талую воду, направляют поток в коллектор и задерживают крупный мусор, снижая риск засоров и загрязнения системы.

Чугунные трапы применяются для приема и отвода неагрессивных стоков с поверхности пола. Благодаря высокой пропускной способности они востребованы в общественных и производственных зданиях, где важно быстро и безопасно уводить воду в канализацию.

1) Назначение и варианты изделий

Изделие	Расшифровка	Назначение	Какие трубы соединяет	Особенности
ДРК	двойной раструб компенсирующий	Соединение труб между собой	чугун, сталь, полиэтилен, асбоцемент (в любых комбинациях)	Компрессионное соединение (стягивание болтов)
ДРК-Е	двойной раструб компенсирующий	Соединение гладких концов труб	ПНД (PE) и ПВХ (PVC)	Резиновое уплотнение + бронзовые/латунные разрезные кольца; давление до 1,6 МПа
ПФРК	патрубок фланцевый раструбный компенсирующий	Переход с трубы на фланец	сталь, чугун, полиэтилен, асбоцемент	Компрессионная посадка на трубу + фланцевое присоединение
ПФРК-Е	муфта/адаптер фланцевый	Соединение PE/PVC труб с фланцевой арматурой	ПНД (PE) и ПВХ (PVC)	Резиновое уплотнение + латунное разрезное кольцо; давление до 1,6 МПа

2) Технические данные

Типоразмер ДРК	Ду50–Ду600
Типоразмер ДРК-Е	Ду50–Ду300
Типоразмер ПФРК	Ду50–Ду600
Типоразмер ПФРК-Е	Ду50–Ду300
Рабочее давление	1,0 / 1,6 МПа
Температура рабочей среды	-20°C … +80°C (кратковременно до +120°C)
Рабочая среда	вода
Присоединение ПФРК и ПФРК-Е	фланцевое по ГОСТ 33259-2015 для Ру 1,0/1,6 МПа

3) Материалы основных деталей (по паспорту)

3.1. ДРК (состав)

№	Наименование	Материал
1	Корпус	Сталь Q235
2	Прижимное кольцо	Ковкий чугун
3	Манжета	EPDM
4	Болт	Сталь 4,8 с покрытием Dacromet
5	Шайба	Сталь 4,8 с покрытием Dacromet
6	Гайка	Сталь 4,8 с покрытием Dacromet
7	Колпачок	Пластик

3.2. ДРК-Е (состав)

№	Наименование	Материал
1	Корпус	Ковкий чугун
2	Манжета + кольцо	EPDM + латунь
3	Прижимное кольцо	Ковкий чугун
4	Болт	Сталь 4,8 с покрытием Dacromet
5	Шайба	Сталь 4,8 с покрытием Dacromet
6	Гайка	Сталь 4,8 с покрытием Dacromet
7	Колпачок	Пластик

3.3. ПФРК и ПФРК-Е (состав)

Узел	Ключевые материалы по паспорту
ПФРК	Корпус/прижимное кольцо: ковкий чугун; манжета: NBR/EPDM; крепёж: сталь 4,8 с покрытием Dacromet; колпачок: пластик
ПФРК-Е	Корпус/прижимное кольцо: ковкий чугун; манжета + кольцо: EPDM + латунь; крепёж: сталь 4,8 с покрытием Dacromet; колпачок: пластик

Таблицы размеров (габаритные и присоединительные)

Таблица 1. Муфты ДРК (мм)

Ду	Ру, МПа	Диапазон	L	H	ØA	ØD	Болты
50	1,0/1,6	59–72	170	95	75	110	2×M12
65	1,0/1,6	72–85	170	95	88	116	2×M12
80	1,0/1,6	88–103	180	95	105	142	4×M12
100	1,0/1,6	108–128	180	95	130	167	4×M12
125	1,0/1,6	132–153	180	95	160	220	4×M12
150	1,0/1,6	159–182	210	110	185	230	4×M12
200	1,0/1,6	218–235	220	130	239	280	4×M12
250	1,0/1,6	272–289	220	130	295	330	6×M12
300	1,0/1,6	315–332	220	130	335	381	6×M12
350	1,0/1,6	351–378	220	130	382	420	8×M14
350	1,0/1,6	374–391	220	130	394	433	8×M14
400	1,0/1,6	417–437	220	130	432	472	8×M14
500	1,0/1,6	526–545	250	160	550	590	10×M14
600	1,0/1,6	630–650	250	160	654	695	10×M14

Таблица 2. Муфты ДРК-Е (мм)

Ду	Ру, МПа	OD	L	A	ØD	Болты
50	1,0/1,6	63	95	150	67	2×M12
65	1,0/1,6	75	95	150	80	4×M12
80	1,0/1,6	90	95	180	95	4×M12
100	1,0/1,6	110	95	200	115	4×M12
125	1,0/1,6	160	95	270	165	4×M12
150	1,0/1,6	200	110	325	205	4×M12
200	1,0/1,6	225	135	325	230	4×M12
250	1,0/1,6	250	135	380	255	6×M12
300	1,0/1,6	315	170	420	320	6×M12

Таблица 3. Муфты/адаптеры ПФРК (мм)

Ду	Ру, МПа	Диапазон	L	H	ØA	ØD	Болты
50	1,0/1,6	59–72	130	82	75	110	2×M12
65	1,0/1,6	72–85	130	82	87	122	2×M12
80	1,0/1,6	88–103	130	82	106	143	4×M12
100	1,0/1,6	109–128	130	82	130	167	4×M12
125	1,0/1,6	132–153	130	82	160	220	4×M12
150	1,0/1,6	159–182	130	82	185	230	4×M12
175	1,0/1,6	192–210	130	82	215	256	4×M12
200	1,0/1,6	218–235	130	82	239	280	4×M12
250	1,0/1,6	272–289	140	91	295	339	6×M12
300	1,0/1,6	315–332	140	91	335	381	6×M12
350	1,0/1,6	351–378	170	110	382	420	8×M14
350	1,0/1,6	374–391	170	110	394	433	8×M14
400	1,0/1,6	417–437	170	113	432	487	8×M14
500	1,0/1,6	526–544	180	115	548	593	10×M14
600	1,0/1,6	630–650	180	115	652	697	10×M14

Таблица 4. Муфты/адаптеры ПФРК-Е (мм)

Ду	Ру, МПа	OD	L	H	ØA	ØB	Болты
50	1,0/1,6	63	110	63	67	185	2×M12
65	1,0/1,6	75	110	63	79	185	2×M12
80	1,0/1,6	90	110	63	94	200	4×M12
100	1,0/1,6	110	110	63	116	220	4×M12
125	1,0/1,6	160	110	65	165	285	4×M12
150	1,0/1,6	200	120	75	205	340	4×M12
200	1,0/1,6	225	120	75	230	340	4×M12
250	1,0/1,6	250	120	75	255	400	6×M12
300	1,0/1,6	315	130	85	320	455	6×M12

Монтаж (краткая инструкция из паспорта)

К работам допускается персонал, изучивший устройство изделия и требования инструкции.
ДРК и ПФРК не воспринимают неуравновешенную нагрузку от массы концов труб — концы труб должны быть жестко зафиксированы соосно на опорах.
Установка возможна на горизонтальные, вертикальные и наклонные трубопроводы.
Перед монтажом: проверить комплектность, осмотреть корпус, убедиться в отсутствии посторонних предметов, зачистить трубу и торцы, нанести отметку глубины надевания.
Условие соосности: отклонение от оси стыкуемых труб — не более 4 мм.
Затяжка: поочередно затягивать пары болтов друг напротив друга (не более 1 оборота за подход).

Эксплуатация, хранение, гарантия

Эксплуатация и обслуживание

Использовать строго по назначению.
Рабочая среда (вода) не должна содержать твердых частиц и должна соответствовать СанПиН 2.1.1.4.1074.
Периодические осмотры: состояние муфты, крепежа, герметичность уплотнений.

Хранение и транспортировка

Хранение: группа 3 по ГОСТ 15150-69.
Транспортировка: соответствует условиям хранения 3 по ГОСТ 15150-69.

Гарантия

Гарантийный срок эксплуатации	2 года со дня отгрузки потребителю
Срок службы	10 лет (при рабочей среде: вода, до +70°C)

Условия, при которых гарантия не действует (нарушение хранения/монтажа, агрессивные вещества, пожар/стихия, неправильные действия, механические повреждения и т.д.) перечислены в паспорте.

Производитель / продавец (как в документе)

Предприятие-изготовитель	CHENGDE RUI MAI TRADING CO., LTD (Китай)
Продавец	ООО «САНТЕХКОМПЛЕКТ»
