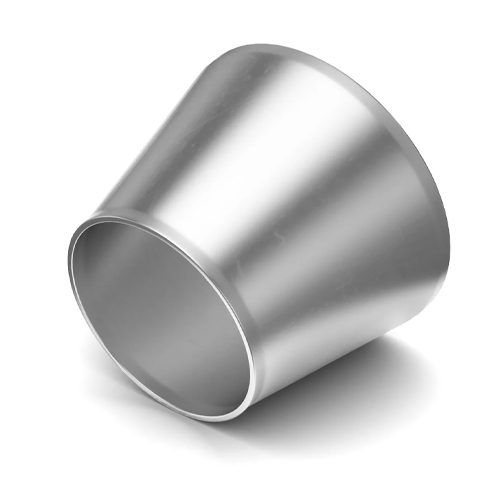

Переходы стальные

Стальные переходы (концентрические и эксцентрические) — детали трубопроводов для плавного изменения диаметра и стабилизации гидравлики на участках перехода. Выпускаются из углеродистых и нержавеющих сталей, изготавливаются штамповкой/вальцовкой/сваркой, монтируются преимущественно приваркой встык. Применение: химическая, нефтегазовая, энергетика, теплосети, водоподготовка.

Подробное описание

Назначение. Переход (редуктор) — это цилиндрическая деталь с круглым сечением, у которой один конец большего диаметра, другой — меньшего. Он обеспечивает плавное сужение или расширение трубопровода, снижает местные потери и кавитационные риски, помогает корректно распределять нагрузку по давлению и расходу.
Типы.

Концентрический (К) — оси входа и выхода совпадают; используют на вертикальных участках и там, где важна соосность потока.
Эксцентрический (Э) — смещённая ось (плоская образующая «вровень»); применяют на горизонтальных линиях, чтобы избежать «карманов»/воздушных пробок и обеспечить самоопорожнение/самозаполнение.
Материалы. Углеродистые стали (Ст20, 09Г2С и др.) для «обычных» сред и температур; коррозионностойкие (например, 12Х18Н10Т) — для агрессивных и температурных режимов.
Производство. Бесшовные (штамповка/протяжка, вальцовка) и сварные (секторные) — выбор зависит от Ду и требований проекта.
Монтаж. Базовый способ — приварка встык с обязательным контролем зазора и соосности; в обвязке оборудования встречаются резьбовые/фланцевые переходники как отдельная арматурная оснастка.
Где применяются. Химическая и нефтеперерабатывающая отрасли, газовая инфраструктура, ТЭЦ/АЭС (в пределах регламентов), коммунальная энергетика, водоснабжение/водоотведение, технологические трубопроводы.
Подбор. Учитывают давление/температуру и среду, требуемый тип (К/Э), Ду→Ду, толщину стенки, марку стали и стандарт исполнения (например, ГОСТ 17378-2001 для приварных переходов; допускаются ТУ/СТО на конкретного производителя). Серийные изделия проходят входной контроль: геометрию, материал, НК сварных швов, паспортизацию.
